3D-Scan und Reverse Engineering für industrielle Bauteile.
Fehlen aktuelle Zeichnungen oder CAD-Daten, schaffen 3D-Scan und Reverse Engineering eine belastbare digitale Grundlage. Reale Bauteile, Freiformflächen und Einbausituationen werden erfasst und für Konstruktion, Nachfertigung oder Optimierung digital aufbereitet.

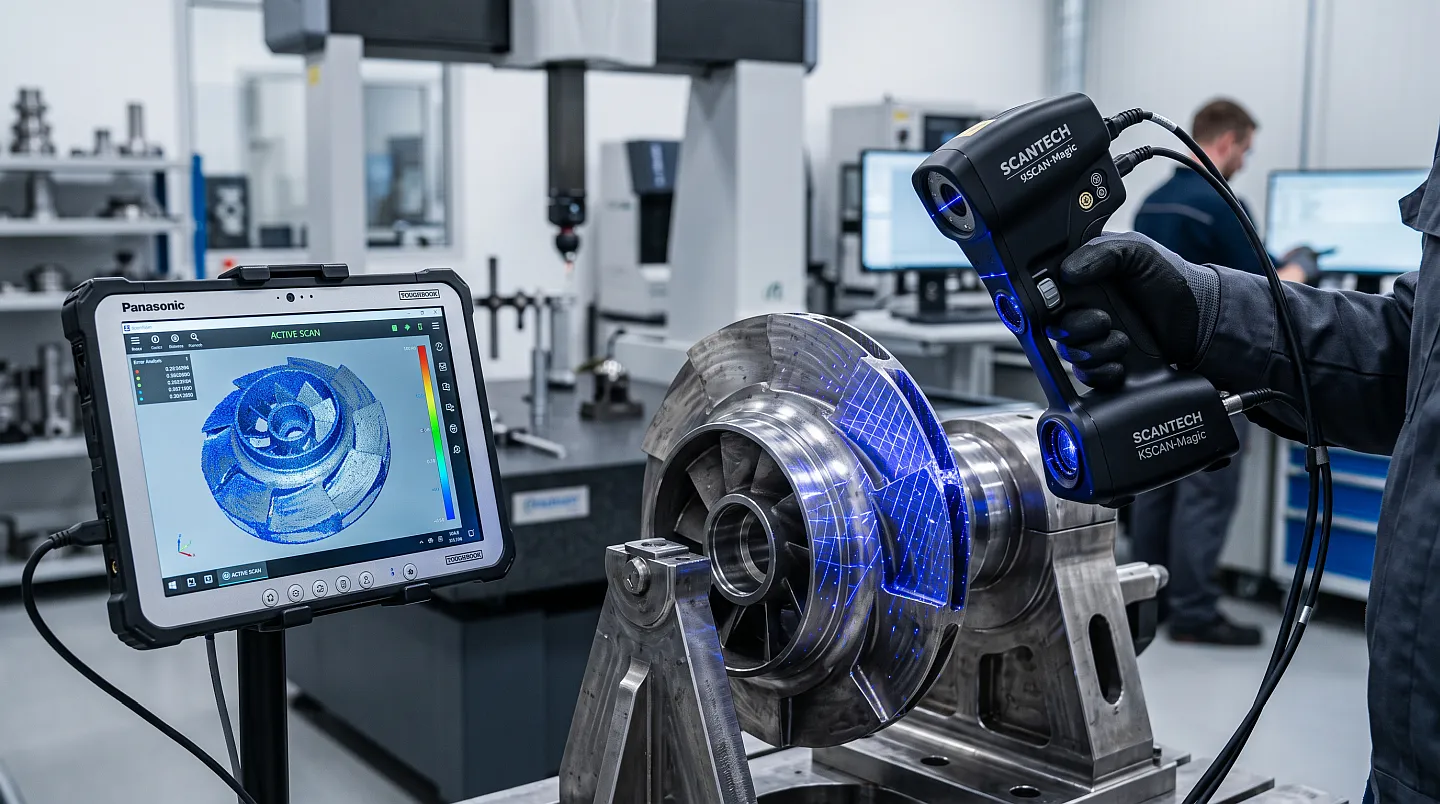

Ein hochauflösender 3D-Scan als belastbare Datengrundlage.
Ein hochauflösender 3D-Scan erfasst die Geometrie eines Bauteils präzise und vollständig und eignet sich besonders für komplexe Komponenten, Bauteile ohne aktuelle Konstruktionsdaten, unregelmäßige Geometrien oder schwer zugängliche Einbausituationen.
Die Scandaten werden bereinigt, ausgerichtet und je nach Zielsetzung als technisch nutzbares CAD-Modell aufbereitet. Das Ergebnis kann daraufhin direkt für Anpassungen, Neuteile und Fertigungsunterlagen genutzt werden.
Reverse Engineering und konstruktive Weiterentwicklung.
Ein vorhandenes Bauteil muss nicht unverändert kopiert werden. Auf Basis der CAD-Modelle lassen sich Fertigungsverfahren, Stabilität, Werkstoffwahl, Wartbarkeit, Bauteilanzahl und zusätzliche Funktionen gezielt optimieren.
„Scandaten lassen sich mit CAD-Soll-Vorlagen vergleichen, um Abweichungen, Verformungen oder Verschleiß sichtbar zu machen.“
Sichere Grundlage für Nachfertigung und Umbau.
Bei Retrofit-Projekten reduziert sich dadurch das Risiko unvollständiger oder veralteter Maße. Typische Anwendungsfälle:
- Nachfertigung nicht mehr verfügbarer Ersatzteile
- Umbau und Erweiterung älterer Maschinen
- Anpassung neuer Komponenten an bestehende Einbauräume
- Rekonstruktion fehlender CAD-Modelle
Aus dem realen Bauteil wird ein belastbares CAD-Modell.
Sie möchten ein Bauteil erfassen, nachfertigen oder für einen Umbau vorbereiten?
